Po niemal miesięcznej przerwie, publikuję zmienioną wersję odbiornika SAQ.
Zmienioną w stosunku do wersji opublikowanej w poście z 13 kwietnia br.
Zmiana w zasadzie polega na przeniesieniu wejściowego przedwzmacniacza do samej anteny.
W ten sposób powinien poprawić się stosunek sygnału do zakłóceń zbieranych przez kabel łączący ( ok 10 mb ).

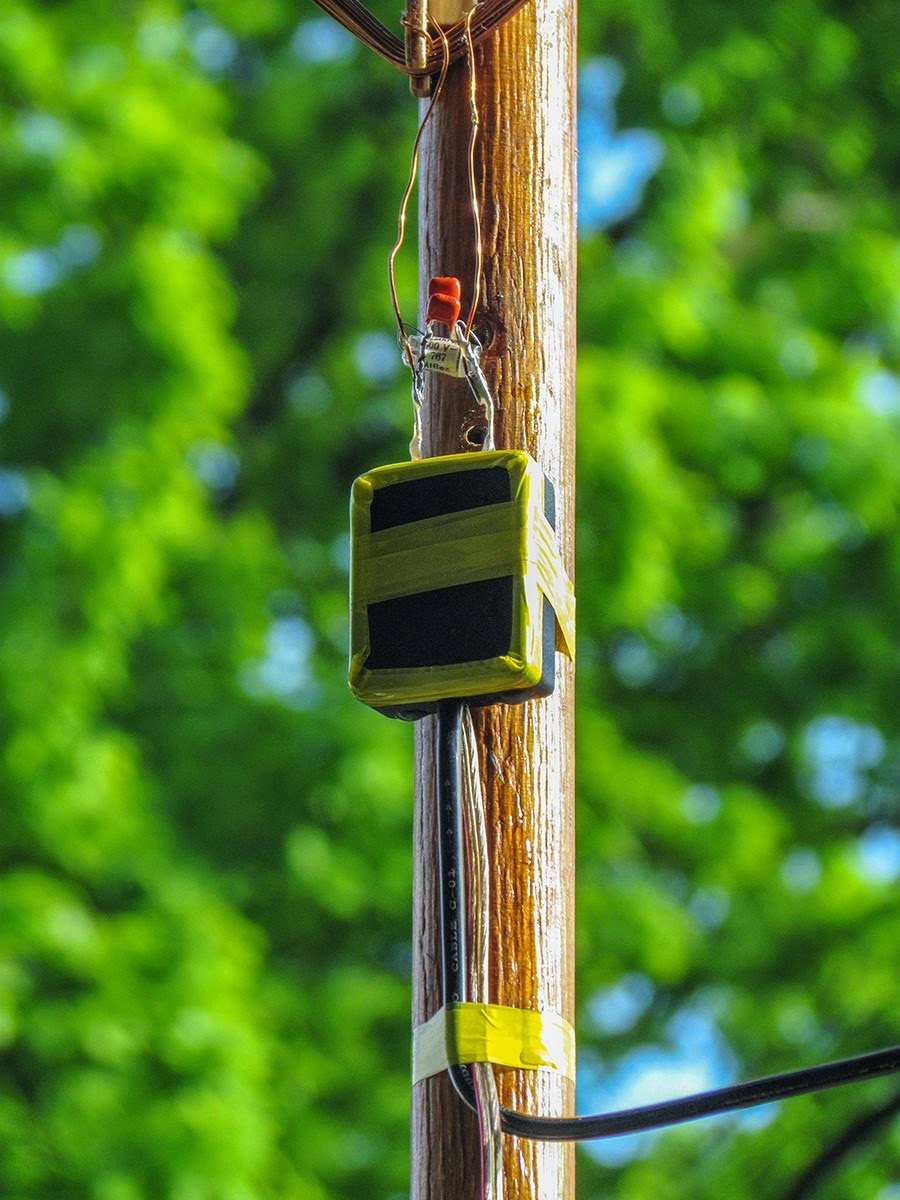

Poniważ chcę zachować wersję dwuwariantową, tzn możliwość odbioru zarówno z anteny ramowej jak i z anteny zewnętrznej ( ok 25 mb ), musiałem zmontować dodatkowy przedwzmacniacz, umieścić go przy antenie i zasilić z oddzielnej baterii 9V.
Zmiany obrazują poniższe schematy :
Tu uzyskane efekty odbieranych rzeczywistych sygnałów:
A tu uzupełnione sygnałem 17,2 kHz, z wspomnianego w poprzednim poście mini-nadajniczka.
To już całość przygotowanego na Dzień Alexandersona sprzętu ( 29 czerwca ).
Zielona LED, to nie efekty specjalne, a przypominacz włączonych baterii -:)
Przy tym pozostanę, a jak będzie się okaże.
